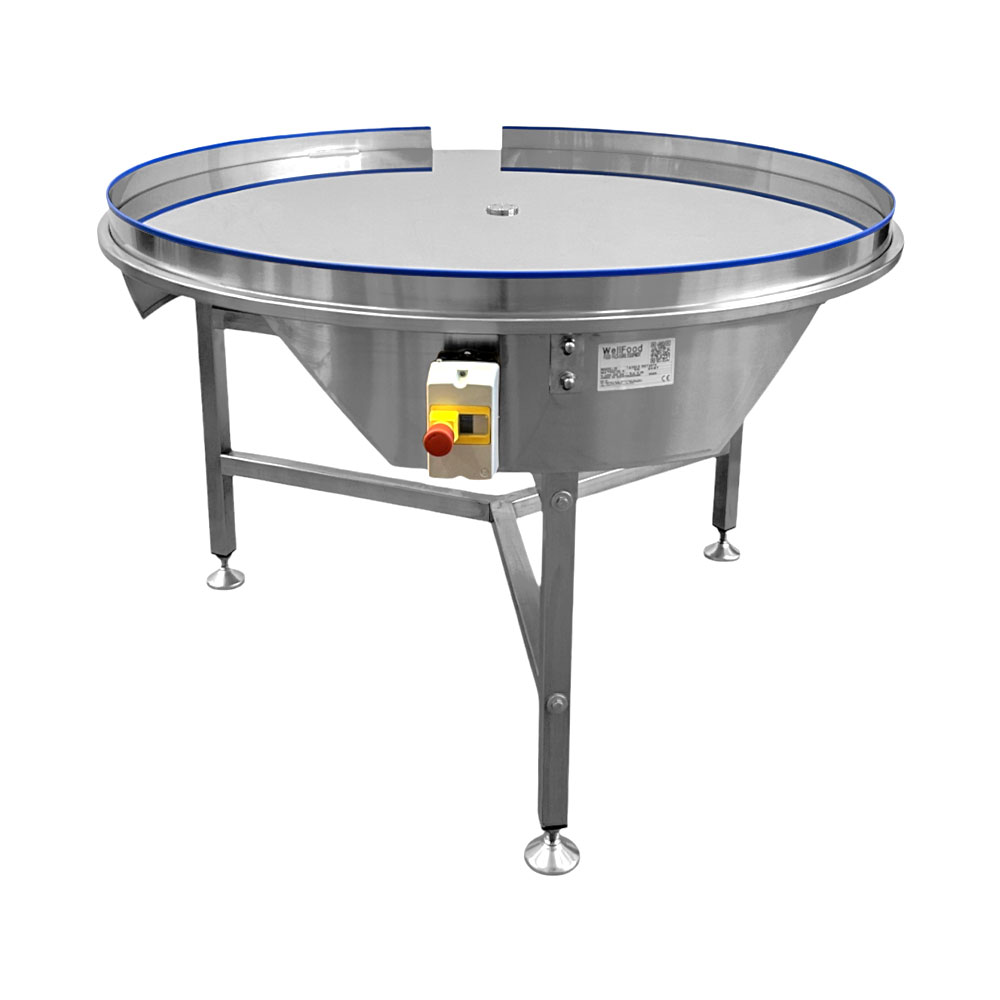

Tavolo rotante piano con sponde Ø 1200 mm
Tavolo rotante piano con sponde Ø 1200 mm in acciaio inox, progettato per la raccolta, l’accumulo e l’allineamento dei prodotti a fine linea. Le sponde perimetrali consentono di contenere e guidare i prodotti durante la rotazione, evitando cadute e migliorando l’ordine del flusso.
Ideale per linee di confezionamento automatiche e semi-automatiche nei settori alimentare, farmaceutico e cosmetico. Struttura robusta, igienica e facile da pulire, con velocità regolabile per adattarsi alle diverse esigenze produttive.
Fine linea di confezionamento tavolo rotante
- Struttura e disco interamente in acciaio inox aisi 304 satinato.
- Diametri del disco rotante disponibili 800/ 1000/ 1200/ 1400 mm.
- Velocità di rotazione regolabile da 3 > 14 giri/min. tramite moto-variatore
- Quadro elettrico con fungo di emergenza, interruttore magnetotermico 16 A. 4 poli CE
- Potenza installata 0,18 Kw. – 380 V. trifase / 220 V. monofase, 50 Hz
- Altezza del bordo disco da terra 810 mm. (standard)
- Piedini regolabili in altezza +/- 50 mm
- Costruzione in ottemperanza normative CE
Inox AISI 304
Costruzione interamente in acciaio inox aisi 304 satinato
Motore elettrico
Velocità di rotazione regolabile da 3 > 14 giri/min. tramite moto-variatore
Quadro elettrico
Quadro elettrico completo di fungo di emergenza, interruttore magnetotermico salvamotore, 16 A. 4 poli CE
Piedino regolabile
Altezza del bordo disco da terra 810 mm (standard).
Regolabile +/- 50 mm
Certificazione CE
Manuale d'uso
Optional
• Sponde e/o disco rivestito in materiale plastico scivoloso e antiurto
• Altezza personalizzata a richiesta
• Ruote pivotanti in acciaio inox con bloccaggio
• Deviatore regolabile in entrata
• Deviatore e guide regolabili prodotti in uscita completo di scivolo
•Sistema deviatore e allineamento prodotti in uscita
•Piano di carico prodotti in entrata
•Scivolo prodotti entrata/uscita
•Inverter per partenza e fermata in rampa di accelerazione/decelerazione
•Carter protettivo per riduttore
Deviatore e guide regolabili prodotti in uscita, completo di scivolo
Il deviatore e le sue guide regolabili permettono la gestione e l'allineamento di prodotti con differenti diametri.
Rivestimento plastico sponde e/o disco
Il rivestimento in plastica viene scelto per aumentare la scivolosità del piano.
Deviatore in entrata
La lama, con inclinazione regolabile, viene utilizzata per direzionare i prodotti verso il centro, creando così lo spazio necessario per l'arrivo dei nuovi prodotti.
Piano di carico
Il piano di carico viene usato per caricare i prodotti a lotti, ottimizzando il processo di carico.
Scivolo in entrata/ uscita
Lo scivolo connette il tavolo alla macchina precedente o successiva.
Inverter
Permette una partenza e fermata in rampa di accelerazione/decelerazione evitando movimenti bruschi.
Carter protettivo per riduttore
La struttura protegge il riduttore da parti esterne.
Tavolo rotante piano con sponde Ø 1200 mm
Il tavolo rotante piano con sponde Ø 1200 mm è una soluzione professionale studiata per la gestione efficiente dei prodotti nelle fasi di fine linea. Grazie al piano rotante e alle sponde laterali di contenimento, consente la raccolta, l’accumulo e l’allineamento ordinato dei prodotti, migliorando la continuità del processo produttivo.
Funzione di accumulo, raccolta e allineamento
Installato in ingresso o in uscita da un nastro trasportatore, oppure direttamente collegato a macchine confezionatrici, il tavolo rotante svolge la funzione di stazione di accumulo e distribuzione.
Le sponde perimetrali permettono di mantenere i prodotti all’interno dell’area di lavoro durante la rotazione, evitando dispersioni e facilitando le operazioni di prelievo manuale o automatico.
Applicazioni industriali
Il tavolo rotante piano con sponde è indicato per:
- fine linea di confezionamento automatiche e semi-automatiche
- macchine flow pack orizzontali e verticali
- riempitrici, etichettatrici e confezionatrici
- linee di imballaggio nei settori alimentare, farmaceutico, cosmetico e tecnico
Può essere utilizzato anche per la raccolta di componenti all’uscita di macchine utensili o linee di assemblaggio.
Prodotti da gestire
Il modello piano è l’ideale per gestire:
- barattoli
- flaconi
- bottiglie
- vasetti
- componenti metallici
- minuterie metalliche
- articoli di piccole e medie dimensioni cilindrici
Struttura e materiali
Il piano rotante e la struttura sono realizzati in acciaio inox, materiale che garantisce:
- elevati standard igienici
- resistenza alla corrosione
- facilità di pulizia e manutenzione
Il disco rotante può essere rivestito anche in materiale per renderlo più scivolo.
Regolazione e personalizzazione
Il tavolo rotante è dotato di variatore di velocità, che consente di adattare la rotazione alle diverse esigenze di produzione e al ritmo della linea. Per una rotazione più controllata è possibile installare anche l’inverter con la partenza e la fermata in rampa di accelerazione/decelerazione.
Su richiesta sono disponibili personalizzazioni dimensionali, configurazioni specifiche delle sponde e accessori dedicati, per integrare perfettamente il tavolo nel layout esistente.
Vantaggi operativi
- miglior gestione del flusso prodotti a fine linea
- riduzione dei fermi macchina
- maggiore ordine e sicurezza operativa
- supporto alle operazioni di inscatolamento e confezionamento
| Peso | 75 kg |
|---|---|
| Dimensioni | 1200 × 1200 × 900 cm |
| Diametro | Ø 1200 |
